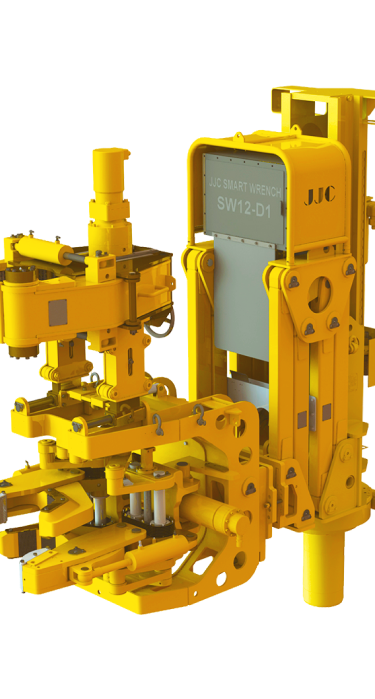

DEEP WELL SMART WRENCH
超深井铁钻工
SW12

捷杰西智能铁钻工是用于石油天然气钻井管具的上卸扣和旋扣作业的钻台机器人。 本设备采用了独特的双钳设计，上卸扣扭矩更大，可以适应双吊卡作业，适用于超深井钻机，并有机器视觉附件包和低温附件包可选。

产品资料下载
Highlights
产品特点

高智能

可选配机器视觉附件包：通过深度学习算法智能识别钻具接头，无需人工找接头，实现一键式全自动作业，效率大增。 可选配低温附件包：智能感应环境温度，自动进行预热循环，确保铁钻工在极寒环境下随时处于最佳状态。

低损耗

专利技术的连续链式旋扣钳有效地解决了旋扣机构对管体的损伤。专利技术冲扣钳结构采用快抓管钳原理，自适应不同管具尺寸，管具夹持范围内无需更换钳牙或牙座，最大限度地减轻钳牙对管具接头的损伤。

长寿命

采用创新技术，将快抓管钳和链钳方法以及胳膊肘仿生学技术应用于钻井管具的上卸扣和旋扣，作业方式合理，结构简单，设备可靠性高。同时升级高强度钳牙和旋扣链，消耗件寿命延长50%以上。

效率

与相同级别的设备相比，体积重量最小，作业效率更高，所需压力等级最低，安全性能更高。

可靠

模块化结构设计，维护更方便。设备皮实耐用，故障率更低。

丰富配置

低温环境、鼠洞倾斜、全自动作业等多种配置可选。本地、遥控、司钻和集成控制选项，满足新造自动化钻机和老钻机自动化改造需求。

Techincal Specifications
技术参数
型号
SW12
液压动力源要求
额定系统压力: 17.5 MPa (2,500 psi)
最大系统压力: 21 MPa (3,000 psi)
额定流量: 140 LPM (37 GPM)
最低额定流量: 120 LPM (32 GPM)
适用管具范围
2-7/8" DP ~ 10" DC
最大旋扣速度
80 RPM @ 5" DP
最大旋扣扭矩
5,000 N·m (3,750 ft-lb )
最大上扣扭矩
150,000 N·m (110,000 ft-lb)
最大卸扣扭矩
180,000 N·m (135,000 ft-lb)
钻具高度范围
570 ~ 1,570 mm (22.4" ~ 61.8")
水平伸展范围
2,365 ~ 3,840 mm (93.5" ~ 151.2")
控制方式
远程控制和无线遥控 (标配)
集中控制 (选配)
外形尺寸
(宽×高×深)
1,200 × 2,531 × 2,720 mm
(47.2" × 99.6" × 107.1")
总重
4,017 kg (8,856 lbs)
